探索射频信号采集回放仪的幕后英雄：关键组件大公开

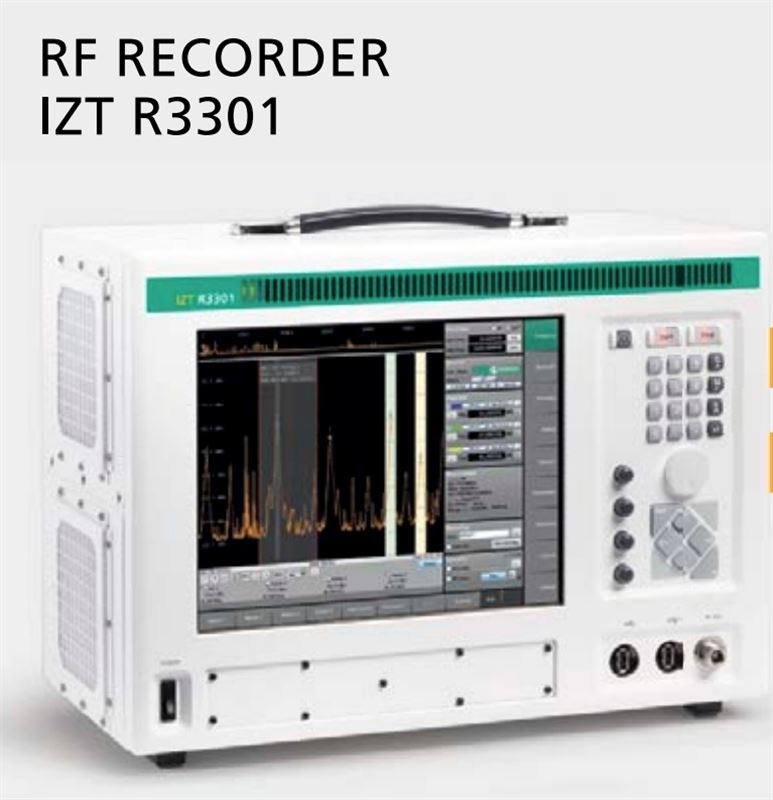

　　射频信号采集回放仪是一种高性能的测试与测量设备，主要用于对射频（RF）和微波频段信号进行高保真采集、存储与精确回放，广泛应用于无线通信、雷达、电子对抗、卫星导航、5G/6G研发、航空航天及国防安全等领域。其核心功能是在复杂电磁环境中实时捕获真实射频信号，并在实验室环境中原样复现，为系统调试、性能验证和故障复现提供可靠数据支撑。

　　该设备通常由高性能宽带接收前端、高速模数转换器（ADC）、大容量高速存储单元、精密时钟系统以及信号重建回放模块组成。现代射频信号采集回放仪支持频率范围从几MHz至数十GHz，瞬时带宽可达1 GHz以上，采样率高达数GSPS（每秒千兆采样），并具备高动态范围（如>70 dB SFDR）和低相位噪声特性，确保信号细节（如调制格式、跳频序列、脉冲特征等）被完整保留。采集的数据可存储于固态硬盘阵列中，支持长时间连续记录，并可通过软件平台进行触发、分段、标记等智能管理。

　　射频信号采集回放仪其主要组成部分及功能详解：

　　1、射频前端模块

　　功能：负责射频信号的接收、放大、滤波和下变频，将高频信号转换为中频或基带信号，便于后续处理。

　　关键组件：

　　低噪声放大器（LNA）：提升信号信噪比，减少噪声干扰。

　　滤波器组：抑制带外干扰，保留目标频段信号。

　　混频器：将射频信号下变频至中频或基带，降低采样难度。

　　自动增益控制（AGC）：动态调整信号幅度，防止过载或信号丢失。

　　2、高速模数转换器（ADC）

　　功能：将模拟射频信号转换为数字信号，实现高精度采样。

　　关键参数：

　　采样率：决定信号带宽覆盖能力（如1Gsps、4.8Gsps等）。

　　分辨率：影响信号动态范围（如12bit、16bit等）。

　　有效位数（ENOB）：衡量实际采样精度，受噪声和失真影响。

　　3、数字信号处理单元（DSP）

　　功能：对数字化信号进行实时处理，包括滤波、解调、频谱分析等。

　　核心能力：

　　数字下变频（DDC）：进一步降低信号速率，便于存储和分析。

　　信道化处理：分离多路信号，支持多通道同步采集。

　　触发与标记：根据预设条件（如功率阈值、特定频点）标记信号事件。

　　4、大容量存储模块

　　功能：长期保存采集的射频信号数据，支持高吞吐量写入与读取。

　　技术特点：

　　固态硬盘（SSD）阵列：提供高速随机访问能力，适合频繁读写。

　　RAID冗余设计：确保数据安全性，防止单盘故障导致数据丢失。

　　压缩算法：优化存储效率，延长连续采集时间（如无损压缩或特定格式压缩）。

　　5、高速数模转换器（DAC）

　　功能：将数字信号还原为模拟射频信号，实现高精度回放。

　　关键参数：

　　输出带宽：决定回放信号的最高频率（如DC-6GHz）。

　　动态范围：影响回放信号的幅度精度和失真度。

　　相位噪声：低相位噪声设计确保回放信号的时域稳定性。

　　6、射频后端模块

　　功能：对回放信号进行上变频、滤波和放大，恢复至原始射频频段。

　　关键组件：

　　上变频器：将基带信号升频至目标射频频段。

　　功率放大器（PA）：提升信号功率，满足驱动负载需求。

　　滤波器：抑制杂散信号，确保输出频谱纯净度。

　　7、控制与接口单元

　　功能：管理设备运行状态，提供用户交互与外部系统集成接口。

　　核心组件：

　　微控制器（MCU）或FPGA：实现设备控制逻辑与实时响应。

　　人机界面（HMI）：包括触摸屏、按键等，支持参数配置与状态监控。

　　通信接口：如以太网、USB、GPIB等，支持远程控制与数据传输。

　　8、电源与散热系统

　　功能：为设备提供稳定电力供应，并确保长时间运行时的温度控制。

　　设计要点：

　　高效率电源模块：降低能耗，减少热量产生。

　　散热风扇或液冷系统：根据功率密度选择散热方式，防止过热降频。

　　电源管理芯片：实现多路电压调节与过载保护。

　　9、软件支持平台

　　功能：提供信号采集、分析、回放与管理的软件工具链。

　　核心功能：

　　实时监控界面：显示信号频谱、时域波形等关键参数。

　　后处理分析工具：支持频谱分析、调制解调、脉冲参数测量等。

　　自动化测试脚本：支持批量测试与报告生成，提升效率。
